Alumínium függönyfal ívekkel és egyedi térszögekkel

Megjelenésében és megoldásaiban is különleges az az alumínium függönyfal, amit a KAV munkatársai készítettek a svábhegyi Református Óvodába. Az alapjaiban szegmensíves, alsó és felső éleiben is tört függönyfal több mint 700 egyedi térszöggel rendelkezik. Az épület méretei miatt egyes helyeken az üvegek magassága megközelítette a 6 métert, emellett tanúsított tűzgátló, valamint természetes hő- és füstelvezető alumínium elemeket is be kellett építeni.

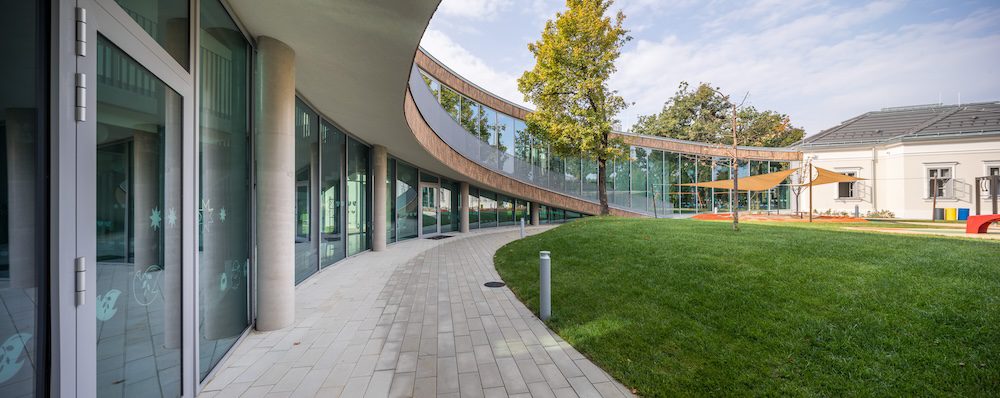

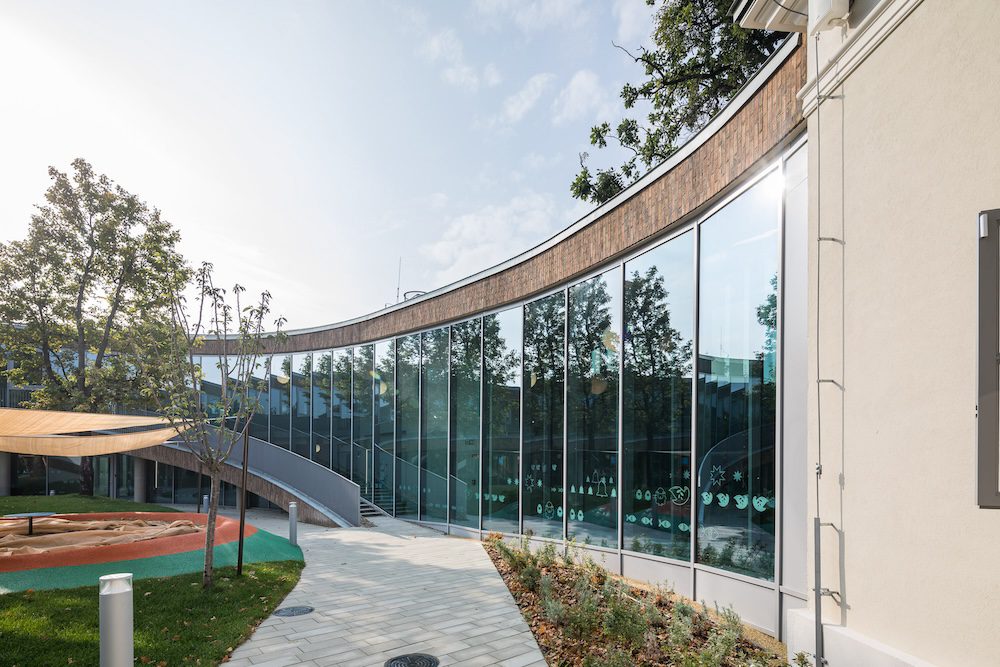

Már megjelenésében is impozánst látványt nyújt a svábhegyi Református Óvoda két hosszú, íves függönyfala, melynek minden profiltalálkozásánál szögtörés található. Az üvegfal nagyrészét függőlegesen ketté bontó, homlokzaton felfutó füves rámpa nemcsak emelkedik, hanem el is fordul a térben, ami tovább fokozza a különleges hatást. Mivel a belső íven minden irányból térszögeket kellett vágni a függönyfalak osztóbordáinál, a bordák rögzítéséhez a szokványostól eltérő megoldásokat kellett alkalmazni a KAV munkatársainak.



A két szintmagas óvodaépület egyes részein a trapéz alakú üvegeknek mind a két szintet át kellett hidalnia osztás nélkül, így extrém méretű üvegpaneleket kellett alkalmazni, melyek magassága egyes részeken megközelítette a 6 métert.  Az épület homlokzati alumínium nyílászáróinak egy része Wicona profilrendszerekből valósult meg. Az óvoda több épületrészből álló tömbjeit közlekedő folyosó köti össze, három helyen a függönyfalakat speciális tűzgátló Schüco alumínium profilrendszerből kellett kivitelezni, ehhez alkalmazandó minősített tűzgátló üvegezéssel.



Szerző
Magócsi Anikó
Fotós
Bata Tamás
Mérnök
OK2 Építész iroda
